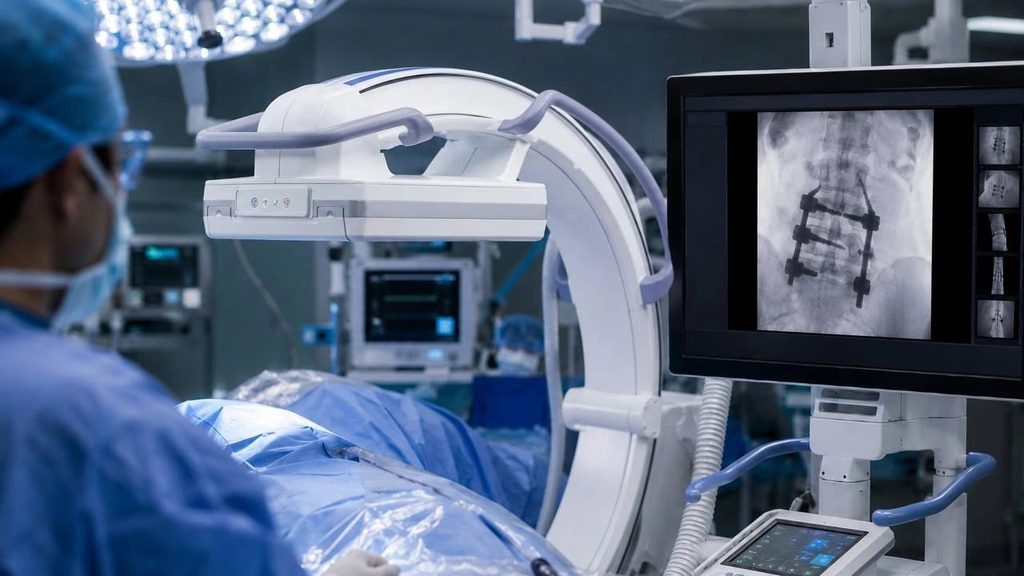

تصویربرداری حین عمل، بخش مهمی در بسیاری از جراحی‌های امروزی است. در جراحی‌های ارتوپدی، عروقی، ستون فقرات و همچنین مداخلات مدیریت درد، جراح باید بتواند موقعیت ساختارهای آناتومیک، ابزارهای جراحی، ایمپلنت‌ها یا مسیر عروق را همزمان با انجام عمل مشاهده کند. سی‌آرم (C-Arm) یکی از مهم‌ترین تجهیزات تصویربرداری برای فراهم کردن این امکان در اتاق عمل است.
برای سال‌ها، بخش قابل توجهی از دستگاه‌های سی‌آرم از تقویت‌کننده تصویر (Image Intensifier) برای دریافت تصویر استفاده می‌کردند. با توسعه فناوری آشکارسازهای دیجیتال، نسل جدیدی از سی‌آرم‌ها با آشکارساز تخت (Flat Panel Detector) وارد اتاق‌های عمل شدند.
تفاوت این دو فناوری تنها در شکل آشکارساز خلاصه نمی‌شود. نحوه جمع‌آوری و تبدیل پرتو ایکس به اطلاعات تصویری، محدوده دینامیکی، اعوجاج هندسی، یکنواختی تصویر و حتی طراحی فیزیکی سیستم تحت تأثیر فناوری آشکارساز قرار می‌گیرند.
به همین دلیل، استفاده از آشکارساز تخت در سی‌آرم‌های دیجیتال می‌تواند مزایای متعددی در اختیار تیم جراحی قرار دهد. کیفیت تصویر بالا، ظرفیت بیشتر برای بهینه‌سازی کیفیت تصویر و دز پرتو، کاهش اعوجاج‌های هندسی، یکنواختی بیشتر تصویر در میدان دید، طراحی جمع‌وجورتر آشکارساز و پایداری عملکرد در طول زمان از مهم‌ترین این مزایا هستند.
1. کیفیت تصویر بالاتر در سی‌آرم دیجیتال
یکی از مهم‌ترین تفاوت‌ها بین سی‌آرم دیجیتال مجهز به آشکارساز تخت و سیستم‌های مبتنی بر تقویت‌کننده تصویر، به نحوه دریافت و تشکیل تصویر مربوط می‌شود. در سیستم‌های تقویت‌کننده تصویر، پرتو ایکس پس از عبور از بدن بیمار وارد یک زنجیره تبدیل نسبتاً پیچیده می‌شود. پرتو ابتدا در فسفر ورودی به نور تبدیل شده، سپس فوتوکاتد نور را به الکترون تبدیل می‌کند. الکترون‌ها به سمت فسفر خروجی هدایت می‌شوند و دوباره تصویری نوری تشکیل می‌دهند که در نهایت به کمک سیستم اپتیکی و دوربین ثبت می‌شود. در مقابل، آشکارسازهای تخت از یک آرایه دوبعدی و منظم از پیکسل‌ها برای ثبت اطلاعات تصویر استفاده می‌کنند و به زنجیره الکترون‌اپتیکی سیستم‌های قدیمی وابسته نیستند.
یکی از شاخص‌های مهم در این زمینه، بازده کوانتومی آشکارسازی (Detective Quantum Efficiency) است. این شاخص به‌طور کلی نشان می‌دهد آشکارساز تا چه اندازه می‌تواند اطلاعات موجود در پرتو ورودی را با حفظ نسبت سیگنال به نویز به تصویر منتقل کند. عملکرد مناسب آشکارسازهای تخت از این نظر می‌تواند به استفاده مؤثرتر از اطلاعات پرتو دریافتی کمک کند.
محدوده دینامیکی وسیع نیز یکی دیگر از ویژگی‌های مهم آشکارسازهای دیجیتال است. این قابلیت امکان ثبت دامنه گسترده‌تری از شدت‌های پرتو را فراهم می‌کند و در نتیجه ساختارهایی با میزان جذب متفاوت می‌توانند بهتر در یک تصویر نمایش داده شوند.
حذف زنجیره اپتیکی موجود در سیستم‌های تقویت‌کننده تصویر نیز برخی منابع افت کیفیت و اعوجاج تصویر را کاهش می‌دهد.
مجموع این ویژگی‌ها می‌تواند تصاویر یکنواخت‌تر و اطلاعات تصویری قابل‌اعتمادتری را در اختیار جراح قرار دهد، موضوعی که هنگام مشاهده ساختارهای ظریف آناتومیک، موقعیت ابزارهای جراحی، پیچ‌ها، ایمپلنت‌ها یا مسیر عروق اهمیت ویژه‌ای پیدا می‌کند.

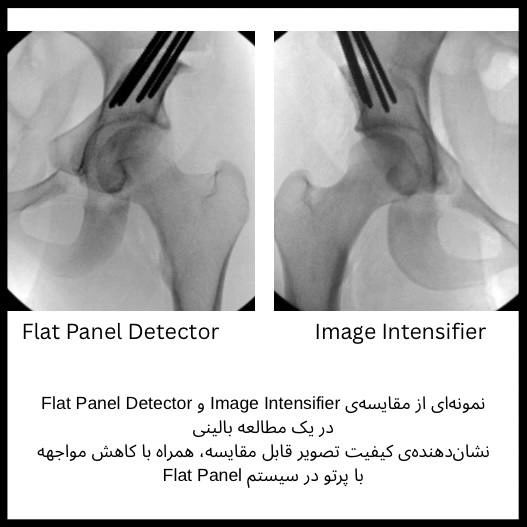

2. امکان بهینه‌سازی کیفیت تصویر و دز پرتو
در تصویربرداری با سی‌آرم، هدف صرفا تولید روشن‌ترین یا واضح‌ترین تصویر ممکن نیست. از طرف دیگر، کاهش دز پرتو نیز نباید به قیمتی انجام شود که تصویر دیگر اطلاعات موردنیاز برای هدایت فرایند درمان را در اختیار پزشک قرار ندهد. هدف اصلی، دستیابی به کیفیت تصویر کافی برای کاربرد بالینی موردنظر همراه با مدیریت و بهینه‌سازی پرتودهی است.
ساختار دیجیتال آشکارسازهای تخت و ویژگی‌هایی مانند محدوده دینامیکی وسیع، پاسخ یکنواخت‌تر و پایداری هندسی مناسب‌تر، زمینه مناسبی برای این بهینه‌سازی فراهم می‌کنند. در سیستم‌های جدید، این قابلیت در کنار فناوری‌هایی مانند فلوروسکوپی پالسی، فیلتراسیون پرتو، کنترل مناسب تابش، محدودسازی میدان تابش و پردازش دیجیتال تصویر می‌تواند امکان دستیابی به کیفیت موردنیاز را در شرایط پرتودهی بهینه‌تر فراهم کند.
با این حال، در این زمینه باید به یک نکته مهم توجه داشت: مجهز بودن یک سی‌آرم به آشکارساز تخت به‌تنهایی تضمین نمی‌کند که دستگاه در تمام شرایط دز کمتری نسبت به یک سیستم تقویت‌کننده تصویر داشته باشد.
دز واقعی بیمار و میزان پراکندگی پرتو در اتاق عمل به عوامل متعددی وابسته است؛ از جمله ضخامت بدن بیمار، اندازه میدان تابش، میزان محدودسازی میدان، نرخ پالس، مدت فلوروسکوپی، بزرگ‌نمایی، فیلتراسیون، تنظیمات کنترل خودکار تابش، حالت تصویربرداری و نحوه استفاده اپراتور از این عوامل هستند.
بنابراین، مزیت نسل دیجیتال را دقیق‌تر می‌توان این‌گونه بیان کرد: سی‌آرم‌های مجهز به آشکارساز تخت، در صورت طراحی مناسب دستگاه و استفاده از پروتکل‌های بهینه تصویربرداری، ظرفیت بیشتری برای دستیابی به کیفیت تصویر موردنیاز همراه با مدیریت بهتر دز پرتو فراهم می‌کنند.
این قابلیت در محیط اتاق عمل اهمیت زیادی دارد، به‌ویژه در جراحی‌هایی که تصویربرداری فلوروسکوپی به‌صورت مکرر یا برای مدت طولانی انجام می‌شود و مدیریت پرتودهی بیمار و کارکنان اهمیت بیشتری پیدا می‌کند.
3. کاهش اعوجاج تصویر و افزایش دقت هندسی
یکی دیگر از تفاوت‌های مهم آشکارسازهای تخت با تقویت‌کننده‌های تصویر، کاهش اعوجاج‌های هندسی ذاتی است.

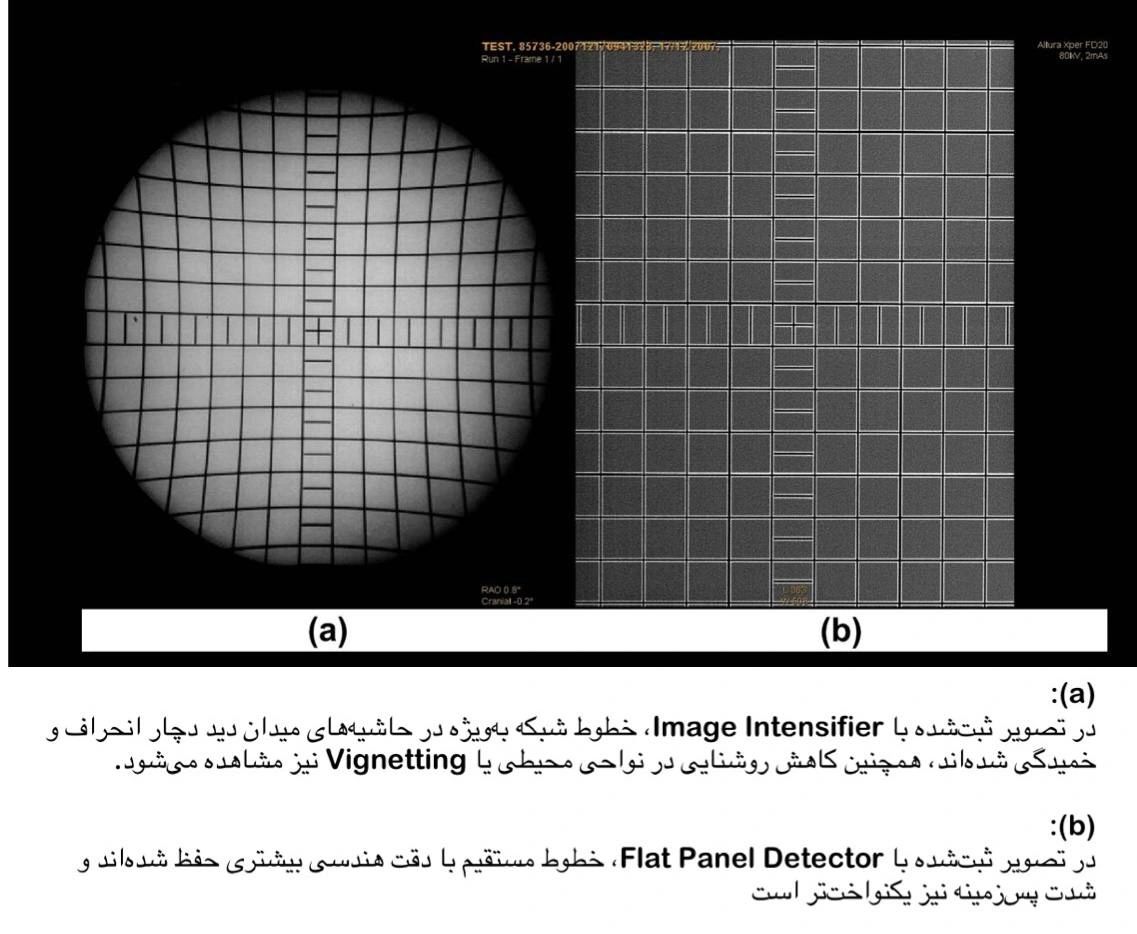

در سیستم‌های تقویت‌کننده تصویر، الکترون‌ها از یک سطح ورودی منحنی به سمت فسفر خروجی هدایت می‌شوند. ساختار این سیستم می‌تواند موجب ایجاد اعوجاج هندسی، به‌خصوص در نواحی محیطی تصویر شود. یکی از شناخته‌شده‌ترین این موارد، اعوجاج بالشتکی (Pincushion Distortion) است. در این حالت، خطوط مستقیمی که در نزدیکی حاشیه تصویر قرار دارند، به‌صورت خمیده دیده می‌شوند.
نوع دیگری از اعوجاج که می‌تواند در تقویت‌کننده‌های تصویر ایجاد شود، اعوجاج S شکل (S-Distortion) است. میدان‌های مغناطیسی خارجی، از جمله میدان مغناطیسی زمین، می‌توانند مسیر الکترون‌ها را تحت تأثیر قرار دهند و باعث تغییر شکل تصویر شوند. چنین تغییراتی در کاربردهایی که موقعیت و هندسه ساختارها اهمیت دارد، می‌توانند محدودیت ایجاد کنند.
در مقابل، آشکارساز تخت از آرایه‌ای ثابت و منظم از پیکسل‌ها استفاده می‌کند و زنجیره هدایت الکترونی موجود در تقویت‌کننده تصویر را ندارد. بنابراین، اعوجاج‌های ذاتی Pincushion و S-Distortion مربوط به فناوری تقویت‌کننده تصویر در این آشکارسازها وجود ندارند.
البته این موضوع به معنای عاری بودن کامل یک سیستم دیجیتال از هرگونه خطای هندسی نیست. دقت نهایی همچنان به کالیبراسیون دستگاه، طراحی مکانیکی، هم‌راستایی اجزا و عملکرد کلی سیستم وابسته است. با این حال، حذف این اعوجاج‌های ذاتی می‌تواند پایداری هندسی تصویر و اطمینان در موقعیت‌یابی ساختارها را افزایش دهد؛ ویژگی مهمی که در جراحی‌های ارتوپدی، ستون فقرات، مداخلات عروقی و سایر فرایندهایی که موقعیت دقیق ابزار و ساختار آناتومیک اهمیت دارد، ارزشمند است.
4. یکنواختی بیشتر کیفیت تصویر در میدان دید
کیفیت تصویر تنها به وضوح ناحیه مرکزی تصویر محدود نمی‌شود. در تصویربرداری حین عمل، ممکن است ساختار موردنظر جراح در هر بخشی از میدان دید قرار داشته باشد. بنابراین، حفظ کیفیت مناسب تصویر از مرکز تا نواحی محیطی اهمیت زیادی دارد.

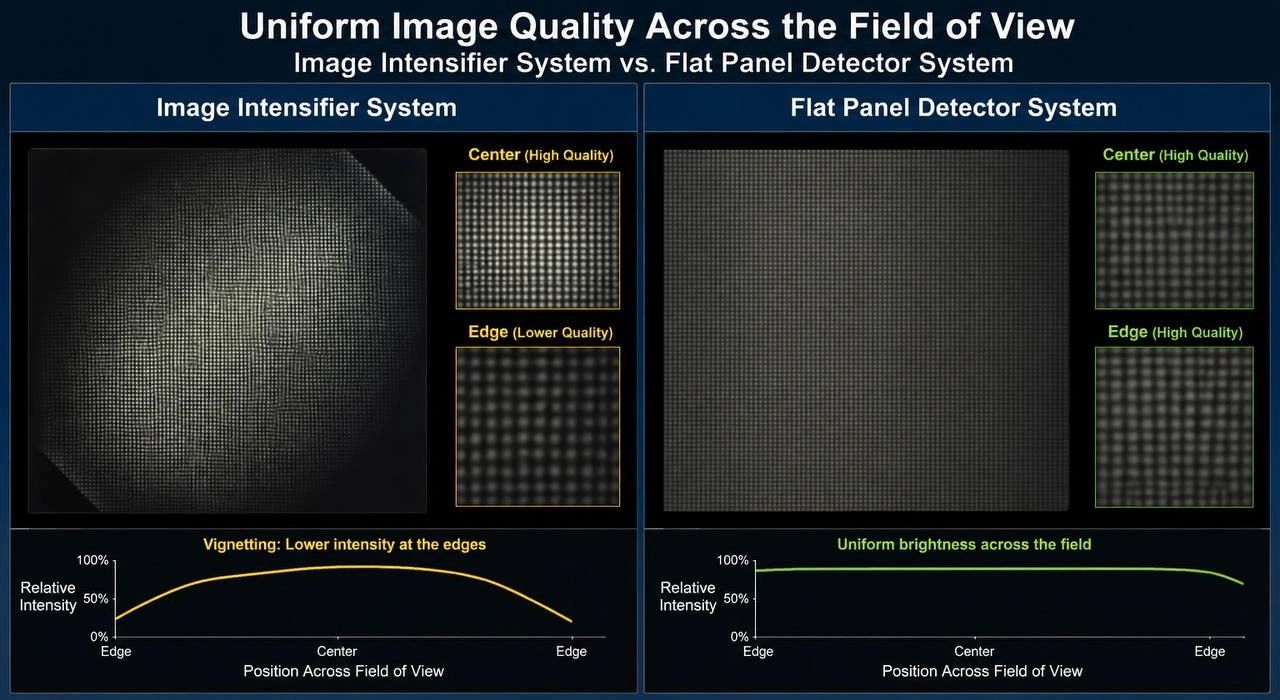

یکی از محدودیت‌های سیستم‌های مبتنی بر تقویت‌کننده تصویر، تغییر عملکرد تصویری در بخش‌های مختلف میدان دید است. در این سیستم‌ها ممکن است پدیده‌ای به نام وینیتینگ (Vignetting) رخ دهد که با کاهش روشنایی در حاشیه تصویر همراه است. علاوه بر آن، تفکیک‌پذیری فضایی در بخش‌های محیطی میدان دید نیز می‌تواند نسبت به مرکز کاهش پیدا کند. در نتیجه، جزئیات ساختارهایی که در نزدیکی لبه تصویر قرار دارند ممکن است با همان کیفیت بخش مرکزی نمایش داده نشوند.
آشکارسازهای تخت به دلیل استفاده از یک آرایه منظم پیکسلی و حذف زنجیره الکترون‌اپتیکی، بسیاری از این محدودیت‌های ذاتی را ندارند. در نتیجه، امکان دستیابی به پاسخ یکنواخت‌تر و پایداری بیشتر کیفیت تصویر در سراسر میدان دید فراهم می‌شود.
این ویژگی می‌تواند در شرایطی که جراح نیاز دارد بخش وسیع‌تری از ناحیه موردنظر را مشاهده کند یا ساختار هدف در حاشیه میدان دید قرار گرفته است، مفید باشد و نیاز به جابه‌جایی‌های مکرر دستگاه را کاهش دهد.
البته یکنواختی نهایی تصویر همچنان تحت تأثیر طراحی آشکارساز، کالیبراسیون، اصلاحات نرم‌افزاری و عملکرد کلی سامانه قرار دارد و نباید آن را ویژگی مطلق تمام سیستم‌های مجهز به آشکارساز تخت دانست.
